PROBLEME

CURENTUL ELECTRIC





1.

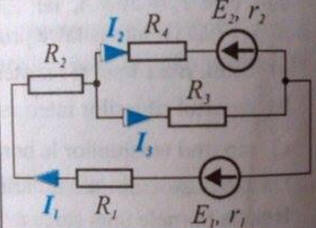

Pentru circuitul din figura alăturată se cunosc:

R1=1Ω, R2=4Ω, R3=1Ω, R4=5Ω, I1=1A, I3=1,5A.

Rezistența interioară  r2 este neglijabilă.

Calculați:

(2p)

a) Tensiunea pe R;

V

(2p)

Introduceți rezultatul cu 1 zecimală.

b) Intensitatea prin R;

A

(2p)

Introduceți rezultatul cu 1 zecimală.

c) Tensiunea prin noduri;

V

(2p)

d) T.e.m.

V

2.

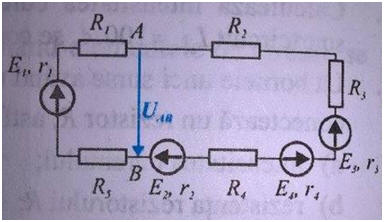

Pentru circuitul din figura alăturată se cunosc:

E1=E2=1,5V, E3=E4=4,5V, r1=r2=r3=r= 0,5Ω, R1=1Ω, R2=2Ω, R4=4Ω, R5=1Ω.

Calculați:



a) intensitatea prin circuit;

(1p)



Introduceți rezultatul cu 1 zecimală.

A

(1p)

b) Tensiunea prin noduri;

Introduceți rezultatul cu 2zecimale.

V
